鑄造手搖刷式Y(jié)型過濾器產品簡介

鑄造手搖刷式Y(jié)型過濾器是一種不拆出濾筒，手動轉動其內設置的清洗刷即可從濾網上刷除聚積、捕集或分離出的濾出物，并通過排污閥排出系統外的設備，主要由鑄造殼體、轉動軸和不銹鋼絲排刷、濾筒濾網、排污閥和壓力表等部分組成，其殼體內套裝有濾筒，濾筒兩端分別由帶有較大孔的支撐板和中部殼蓋經緊固件壓緊固定，帶手柄的轉動軸穿過殼蓋，伸入到濾筒內，且轉動軸周向連接不銹鋼絲排刷，不銹鋼絲排刷沿著濾網內表面周向均勻分布。當濾網雜質達到一定程度需要排污時，只要打開排污閥順時針方向搖動轉動軸手柄數圈，即可完成排污，不必拆卸Y型過濾器清洗內部濾網。當金屬絲網絲徑很細時，本產品通常采用硬質塑料纖維或骨質豬鬃及尼龍等毛刷。

鑄造手搖刷式Y(jié)型過濾器部件材料

序號	部件名稱	材料名稱
1	殼體	WCB	CF8	CF3	CF8M	CF3M
2	濾筒	304	304	304L	316	316L
3	濾網	304	304	304L	316	316L
4	密封件	NBR、EPDM、PKM、PTFE、TEFLON、GRAPHITE
5	中部殼蓋	WCB	CF8	CF3	CF8M	CF3M
6	排污閥	WCB	CF8	CF3	CF8M	CF3M
7	轉 動軸	Q235B	304	304L	316	316L
8	清洗刷	不銹鋼、骨質豬鬃毛、尼龍、硬質塑料纖維
9	螺柱	35CrMoA	304	304	316	316
10	螺母	30CrMo	304	304	316	316
11	壓力表	組合件	組合件	組合件	組合件	組合件

鑄造手搖刷式Y(jié)型過濾器技術參數

公稱壓力PN(MPa)	1.6	2.5	4.0	2.0	5.0
殼體強度試驗壓力(MPa)	2.4	3.75	6.0	3.0	7.5
密封性能試驗壓力(MPa)	1.76	2.75	4.4	2.2	5.5
設計制造	SH/T 3411-1999、HG/T 21637-1991、GB/T 14382-2008
法蘭標準	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗試驗	SH/T 3411-1999、HG/T 21637-1991、GB/T 14382-2008
過濾精度	2目 ~ 500目

鑄造手搖刷式Y(jié)型過濾器主要尺寸

公稱壓力 PN	公稱通徑 DN	系列I尺寸/mm		系列II尺寸/mm		排污口 B
公稱壓力 PN	公稱通徑 DN	L	H	L	H	排污口 B
16	100	305	200	309	200	R?
	125	350	205	345	205	R?
	150	385	260	388	260	R?
	200	485	300	468	300	R?
	250	552	380	540	380	R?
	300	606	410	640	410	R?
	350	668	480	683	480	R?
	400	755	540	755	540	R?
	450	853	580	853	580	R?
	500	890	645	900	645	R?
	600	1060	950	1060	950	R?
表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！

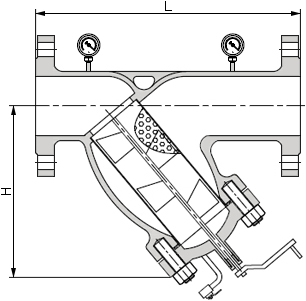

鑄造手搖刷式Y(jié)型過濾器結構圖

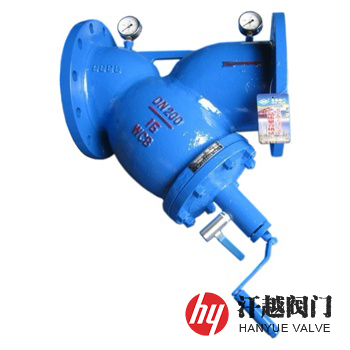

鑄造手搖刷式Y(jié)型過濾器
