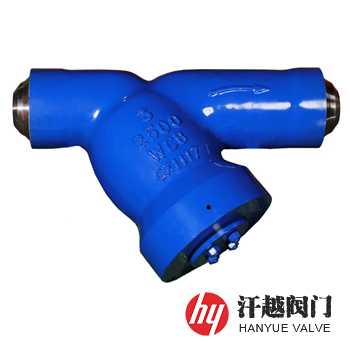

高壓Y型過濾器產品概述
高壓Y型過濾器是石油、石化、化工、電力、冶金及相關工業高壓管線輸送系統中不可或缺的管道附件。它通常設置在潤滑油注入設備前、流體流入泵前、氣體進入壓縮機前、蒸汽凝結水流進疏水閥前，以及液體或氣體介質流經流量計之前的管道中。當介質流經Y型過濾器時，通過濾網的截留作用，可有效濾除被輸送介質中某一粒徑以上的固體雜質，從而保護設備和儀表免受損害。
高壓Y型過濾器的殼體通常采用整體鑄造或鍛造成型，也可選用無縫鋼管焊接制作而成，其主要特點在于能夠承受高工作壓力，公稱壓力一般不低于PN100(Class600)，甚至可達PN400(Class2500)。為保證管網系統的嚴密性，本產品連接端通常設計成對焊端，若考慮更換方便，也可采用法蘭端或螺紋端(適用于小口徑)。安裝時需確保流向與箭頭標識一致，避免反向沖擊損壞濾網。
高壓Y型過濾器零件材料
| 序號 | 零件名稱 | 材料名稱 | ||||
| 1 | 殼 體 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
| 2 | 殼 蓋 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
| 3 | 濾 筒 | A240 304 | A240 304 | A240 304 | A240 316 | A240 316L |
| 4 | 濾 網 | A240 304 | A240 304 | A240 304 | A240 316 | A240 316L |
| 5 | 墊 片 | SS+GRAPHITE | SS+GRAPHITE | SS+GRAPHITE | SS+GRAPHITE | SS+GRAPHITE |
| 6 | 螺 栓 | A193 B7 | A193 B8 | A193 B8 | A193 B8M | A193 B8M |
| 7 | 螺 母 | A194 2H | A194 8 | A194 8 | A194 8M | A194 8M |
高壓Y型過濾器技術規范
| 公稱壓力Class | 600 | 800 | 900 | 1500 | 2500 |
| 殼體強度試驗壓力(MPa) | 16.5 | 21.0 | 22.5 | 39.0 | 63.0 |
| 密封性試驗壓力(MPa) | 12.1 | 15.4 | 16.5 | 28.6 | 46.2 |
| 設計制造 | SH/T 3411-1999、HG/T 21637-1991、GB/T 14382-2008 | ||||
| 法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
| 檢驗試驗 | SH/T 3411-1999、HG/T 21637-1991、GB/T 14382-2008 | ||||
| 過濾精度 | 10目 ~ 500目 | ||||
高壓Y型過濾器主要尺寸
| 公稱壓力 Class | 公稱尺寸 NPS | 結構尺寸/mm | 公稱壓力 Class | 公稱尺寸 NPS | 結構尺寸/mm | ||
| L | H | L | H | ||||
| 600 (PN110) | ? | 210±2 | ≈100 | 600 (PN110) | 3 | 370±3 | ≈260 |
| 1 | 213±2 | ≈110 | 4 | 460±3 | ≈270 | ||
| 1 ? | 224±2 | ≈115 | 5 | 513±4 | ≈288 | ||
| 1 ? | 253±3 | ≈125 | 6 | 540±4 | ≈260 | ||
| 2 | 278±3 | ≈130 | 8 | 580±4 | ≈395 | ||
| 2 ? | 335±3 | ≈160 | 10 | 690±4 | ≈380 | ||
| 表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||

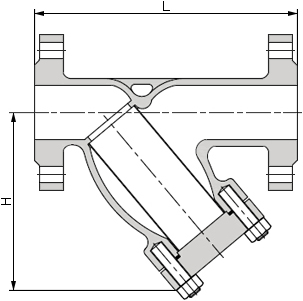

高壓Y型過濾器結構圖
如果你需訂購我廠Y型過濾器產品，咨詢時煩請?zhí)峁┮?guī)格型號，法蘭標準及密封面型式等。我廠高壓Y型過濾器可根據需要設計成中部壓力自緊密封，也可按用戶需求承接定制。
