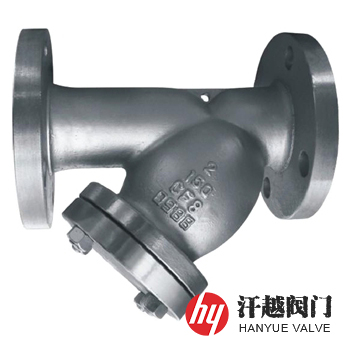

美標Y型過濾器產品介紹

美標Y型過濾器外型結構和工作原理與國標Y型過濾器基本相似，都是以鋼板卷制且?guī)в休^大方孔或圓孔的筒型支承架，里面覆以不銹鋼紗網的雙層濾網形式，并采用包邊點焊及內腔和壓條點焊等方式固定制成過濾芯件，機械地(在工作壓力作用下)將固體雜質從流動的液體或氣體中提取出來，進行分離，其技術要求、連接型式及尺寸、材料、壓力-溫度額度值、檢驗與試驗等符合美國標準，主要安裝在按美標設計的管路系統中，用來保護系統中的泵、閥門以及其他重要流體控制元件等。

美標Y型過濾器設計制造按API 6D、ASME B16.34或ANSI B16.34標準執(zhí)行，連接法蘭選用ASME B16.5、ASME B16.47、ANSI B16.5等；檢驗與試驗符合API 598或API 6D；結構長度遵循ANSIB16.10、ASME B16.10及API 6D標準。我廠生產的本產品，低壓殼體一般為鑄造而成，而高壓小口徑一般為鍛造殼體，可根據客戶不同需要設置濾網目數。

美標Y型過濾器部件材料

序號	部件名稱	材料名稱
1	殼體	A216 WCB	A351 CF8	A351 CF3	A351 CF8M	A351 CF3M
2	殼蓋	A216 WCB	A351 CF8	A351 CF3	A351 CF8M	A351 CF3M
3	濾筒濾網	A240 304	A240 304	A240 304L	A240 316	A240 316L
4	墊片	聚四氟乙烯、柔性石墨纏繞、帶內外環(huán)金屬纏繞墊
5	排放螺塞	A182 F304	A182 F304	A182 F304L	A182 F316	A182 F316L
6	螺栓	A193 B7	A193 B8	A193 B8	A193 B8M	A193 B8M
7	螺母	A194 2H	A194 8	A194 8	A194 8M	A194 8M

美標Y型過濾器技術規(guī)范

公稱壓力PN(Class)	150	300	400	600	900
殼體強度試驗壓力(MPa)	3.0	7.5	9.45	16.5	22.5
密封性能試驗壓力(MPa)	2.2	5.5	6.93	12.1	16.5
設計制造	API 6D-2014、ASME B16.34-2013
結構長度	按API 6D-2014、ASME B16.10-2017的規(guī)定或訂貨合同要求
連接法蘭	ASME B16.5-2017、ASME B16.47-2017、ANSI B16.5-2013等
檢驗試驗	API 6D-2014、API 598-2016
過濾精度	20μm ~ 16000μm

美標Y型過濾器外型尺寸

公稱壓力 Class	公稱尺寸 NPS	系列I尺寸/mm		系列II尺寸/mm		排放口 B(in)
公稱壓力 Class	公稱尺寸 NPS	L	H	L	H	排放口 B(in)
150	?	134	60	134	60	—
	?	142	70	142	70	—
	1	152	70	152	70	—
	1 ?	182	75	168	75	—
	1 ?	200	90	200	90	—
	2	217	105	217	105	NPT?
	2 ?	250	150	252	150	NPT?
	3	284	175	282	175	NPT?
	4	310	200	309	200	NPT?
	5	353	205	351	205	NPT?
	6	390	260	388	260	NPT?
	8	485	300	468	300	NPT?
	10	552	380	540	380	NPT?
	12	641	410	640	410	NPT?
	14	668	480	683	480	NPT?
	16	755	540	755	540	NPT?
	18	853	580	853	580	NPT?
	20	890	645	900	645	NPT?
	24	1060	950	1060	950	NPT?

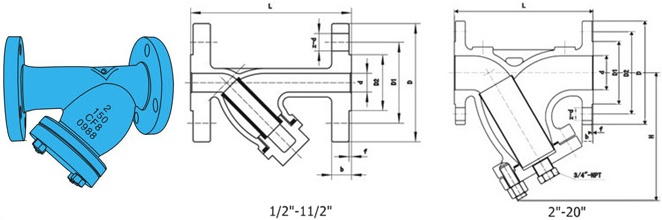

美標Y型過濾器結構圖

如果你需訂購我廠美標Y型過濾器產品，咨詢時煩請?zhí)峁毫Π跫?、公稱尺寸、殼體材料、濾筒濾網材質、過濾精度、法蘭密封面形式等參數。
