放料球閥產品概述

FQ41F放料球閥由二片式浮動球閥改進而成，其左閥體被設計成一個入口法蘭規格比閥門公稱尺寸大兩到三檔的上體，可直接安裝在反應釜底部，用于排放釜內物料。該閥通過帶有圓形通孔的球體緊貼釜底來實現對反應釜的啟閉控制，閥門開啟時，流道呈上下直通的直管狀，不僅流體阻力小、排料順暢，而且不易積料、便于清洗。本產品在設計上避開了積液凹槽和清洗盲區，加上本身構造簡單，閥體內表面經車削處理，光滑平整，因此，特別適用于對清潔要求較高或需要頻繁換料的工況。

FQ41F放料球閥可根據需要將上體進料口加工成喇叭口形，以縮小球體與釜底之間的間距，從而減少物料滯留，有效避免混料和沉積料現象。該閥進出料口連接法蘭采用變徑設計，因為上體的螺栓孔不允許打穿，而只能加工螺紋孔，螺帽須套在閥體法蘭的一邊，孔邊要有足夠套螺帽的位置。本產品既繼承了球閥結構緊湊、流體阻力小、啟閉迅速和密封性能好的優點，又解決了與反應釜合理配套連接的問題，尤其適用于石油、精細化工、制藥、食品以及牙膏行業的真空制膏鍋放料等應用場景。

放料球閥部件材料

序號	部件名稱	材料名稱
1	上體	A105	A182 F304	A182 F304L	A182 F316	A182 F316L
2	閥體	A216 WCB	A351 CF8	A351 CF3	A351 CF8M	A351 CF3M
3	閥座	PTFE、R-PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SS+HF
4	球體	A105+ENP	A182 F304	A182 F304L	A182 F316	A182 F316L
5	閥桿	A182 F6a	A182 F304	A182 F304L	A182 F316	A182 F316L
6	填料壓蓋	A216 WCB	A351 CF8	A351 CF3	A351 CF8M	A351 CF3M
7	填料	GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE
8	雙頭螺栓	A193 B7	A193 B8	A193 B8	A193 B8M	A193 B8M
9	螺母	A194 2H	A194 8	A194 8	A194 8M	A194 8M

放料球閥性能規范

公稱壓力PN(MPa)	1.6	2.5	4.0	2.0	5.0
殼體強度試驗壓力(MPa)	2.4	3.75	6.0	3.0	7.5
高壓液密封試驗壓力(MPa)	1.76	2.75	4.4	2.2	5.5
低壓氣密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6
設計標準	GB/T 12237、GB/T 21385、API 608、ASME B16.34
結構長度	按GB/T 12221、ASME B16.10規定或按訂貨合同要求
連接法蘭	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5
檢驗試驗	GB/T 26480、JB/T 9092、API 598

放料球閥主要尺寸

公稱壓力 PN	公稱尺寸 DN	連接端規格	流道直徑	結構長度	入口法蘭 DN1	出口法蘭 DN2
公稱壓力 PN	公稱尺寸 DN	DN1×DN2	d(mm)	L(mm)	入口法蘭 DN1	出口法蘭 DN2
16	25	50×25	25	125	50	25
	32	65×32	32	135	65	32
	40	65×40	40	150	65	40
	40	80×40	40	150	80	40
	50	80×50	50	165	80	50
	50	100×50	50	165	100	50
	65	100×65	65	180	100	65
	65	125×65	65	180	125	65
	80	125×80	80	240	125	80
	80	150×80	80	240	150	80
	100	150×100	100	260	150	100
	100	200×100	100	260	200	100
表中參數僅供參考，如需其他規格尺寸，請咨詢汗越閥門技術部！

放料球閥結構圖

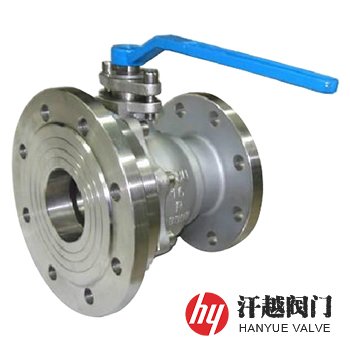

放料球閥

本產品有軟密封和金屬硬密封兩種結構型式可供選擇，以適應不同的工況需求，其驅動方式有手動、蝸輪傳動、氣動、電動及液動等。如果你需訂購我廠放料閥系列產品，咨詢時煩請說明公稱尺寸、公稱壓力、閥體和內件材料、使用介質、工作溫度、法蘭執行標準及密封面形式等。
