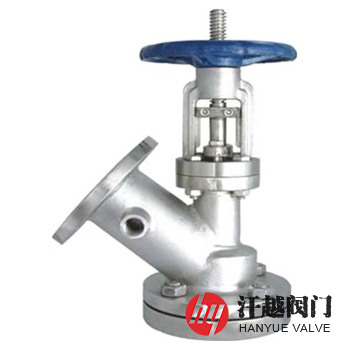

保溫放料閥產品概述

保溫放料閥是在其閥體外表面焊接一層金屬夾套，使它們之間構成便于加熱流體流動以達到良好保溫功效的通道，確保閥門內腔正常恒溫，提高易凝固、結晶和高粘度等介質的流動性，保障放料閥能夠正常啟閉。該閥的結構特點是保溫夾套焊裝在殼體上，并在它的不同側設置有一到兩個保溫加熱流體入口和出口，且接口連接形式可根據工況要求設計成法蘭或管螺紋，通過它可自由地流通蒸汽、熱油或其它熱的保溫介質，使沉淀于反應釜、儲罐和其他容器底部的粘稠介質得于放料、排料、取樣及流通。本產品主要安裝在化工、石油化工、食品、制藥等裝置的罐底，用于排放常溫下會凝固、結晶的高粘度物料，做輸送啟閉放料用。

保溫放料閥部件材料

序號	部件名稱	材料名稱
1	閥體	WCB	CF8	CF3	CF8M	CF3M
2	閥蓋	WCB	CF8	CF3	CF8M	CF3M
3	閥座	WCB	CF8	CF3	CF8M	CF3M
4	閥桿	WCB	CF8	CF3	CF8M	CF3M
5	支架	WCB	WCB	WCB	WCB	WCB
6	填料	GRAPHITE、RPTFE、PTFE、TEFLON、PPL
7	閥瓣	WCB	CF8	CF3	CF8M	CF3M
8	墊片	GRAPHITE	PTFE	PTFE	PTFE	PTFE
9	保溫夾套	20#	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10
10	螺柱	35CrMoA	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	06Cr17Ni12Mo2
11	螺母	30CrMo	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	06Cr17Ni12Mo2

保溫放料閥技術規范

公稱壓力PN(MPa)	0.6	1.0	1.6	2.5	2.0
殼體強度試驗壓力(MPa)	0.9	1.5	2.4	3.75	3.0
高壓水密封試驗壓力(MPa)	0.66	1.1	1.76	2.75	2.2
低壓氣密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6
設計制造	JB/T 11489-2013 放料用截止閥
結構長度	按GB/T 12221、ASME B16.10的規定或按訂貨合同要求
連接法蘭	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗試驗	JB/T 13458-2018 保溫夾套閥門

保溫放料閥外型尺寸

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	上展式尺寸			下展式尺寸
公稱壓力 PN(MPa)	公稱通徑 DN(mm)	D	D3	H	D	D3	H
1.6	25	115	115	270	115	135	225
	32	135	135	285	135	145	300
	40	145	145	355	145	160	340
	50	160	160	370	160	180	345
	65	180	180	465	180	195	425
	80	195	195	480	195	215	445
	100	215	215	590	215	245	535
	125	245	245	730	245	280	585
	150	280	280	775	280	335	665
	200	335	335	—	335	405	—

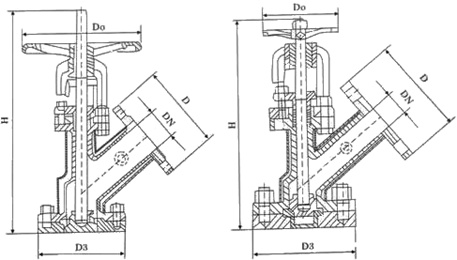

保溫放料閥結構圖

如果你需訂購我放料閥產品，咨詢時煩請?zhí)峁┬吞枖?shù)據，公稱通徑、公稱壓力、閥體材質、使用介質、介質溫度法蘭標準等，本產品有上展式、下展式和柱塞式三種，如有特殊要求，咨詢時請詳細說明。
