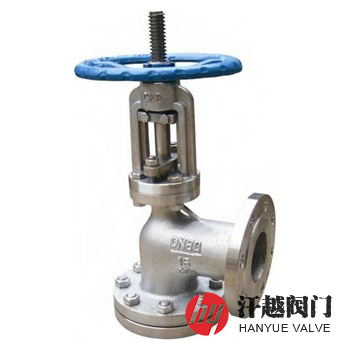

角式放料閥產品概述

角式放料閥由閥體、閥蓋、閥瓣、閥桿、閥座、支架、連接在閥桿上部的手動或驅動裝置組成，其閥體進料口與出料口通道的軸線成直角，適用于安裝在垂直相交的管線上的反應釜、儲槽和其他容器的底部放料、排料及取樣。該閥內腔有耐沖刷、耐腐蝕的密封面，在開啟閥的瞬間，可以保護閥腔不會被介質沖刷、腐蝕，并對密封面進行硬化處理，它的閥瓣斜面于閥座角形成線密封，當轉動手輪或接通氣動、電動時，閥桿帶動閥瓣上升或下移，閥門打開，流體通過閥瓣與閥座之間的間隙進入閥內，再由出口流出，反之則關閉。本產品閥體入口與罐底的連接形式可采用法蘭型或管接型，上展式的入口規格與閥門的公稱尺寸一樣大，而下展式的入口規格則比閥門的公稱尺寸大一到二級。

角式放料閥部件材料

序號	部件名稱	材料名稱
1	閥體	WCB	CF8	CF3	CF8M	CF3M
2	閥蓋	WCB	CF8	CF3	CF8M	CF3M
3	閥座	WCB	CF8	CF3	CF8M	CF3M
4	閥桿	WCB	CF8	CF3	CF8M	CF3M
5	填料	GRAPHITE、RPTFE、PTFE、TEFLON、PPL
6	閥瓣	WCB	CF8	CF3	CF8M	CF3M
7	墊片	GRAPHITE	PTFE	PTFE	PTFE	PTFE
8	螺柱	35CrMoA	304	304	316	316
9	螺母	30CrMo	304	304	316	316

角式放料閥技術規范

公稱壓力PN(MPa)	0.6	1.0	1.6	2.5	2.0
殼體強度試驗壓力(MPa)	0.9	1.5	2.4	3.75	3.0
高壓水密封試驗壓力(MPa)	0.66	1.1	1.76	2.75	2.2
低壓氣密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6
設計標準	JB/T 11489-2013 放料用截止閥
連接法蘭	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5
檢驗試驗	JB/T 11489-2013 放料用截止閥
適用溫度	-60℃ ~ 232℃

角式放料閥外型尺寸

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	尺寸
公稱壓力 PN(MPa)	公稱通徑 DN(mm)	B	C	H	D0	D	D1
1.6	50	124	77	370	180	160	125
	80	158	103	480	250	195	160
	100	168	123	590	280	215	180
	150	209	156	775	320	280	240

角式放料閥結構圖

如果你需訂購我廠放料閥產品，咨詢時煩請說明公稱通徑、公稱壓力、閥體材質、操作方式等，本產品操作方式可選用手動、齒輪、氣動(彈簧復位式，雙作用式、帶手輪和不帶手輪)、電動、液動等。
