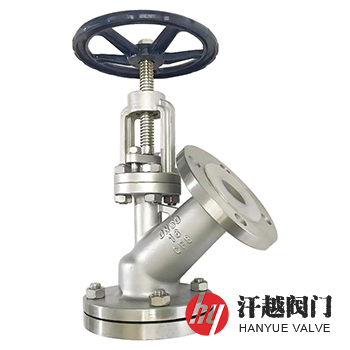

襯氟放料閥產品簡介

襯氟放料閥是一種在金屬閥門與流體接觸的各個部位，其中包括閥體內腔、閥瓣和閥桿光桿部分等均包襯了一層氟塑料，使其與腐蝕性介質隔斷開來，從而讓它既有鋼制放料閥的機械強度，又有氟塑料的耐腐性的襯四氟放料閥。該閥襯里層由于分子結構中引入具有負電性的氟原子，因而擁有較高的化學穩定性和耐高低溫性能，除了熔融堿金屬、ClF?及元素氟外，它能抵抗無論何種濃度的酸、堿、鹽、氧化劑和其它強腐蝕性介質的消損和破壞，而且它可以產生彈性變形，因此有助于密封，泄漏等級可以做到IV級。本產品有手動、氣動、氣動帶手動、電動等傳動方式，端部采用法蘭連接，適用于無硬質固體顆粒的酸、堿、鹽等腐蝕性的物料儲槽、反應釜、儲罐和其他容器之放料及取樣。

襯氟放料閥部件材料

序號	部件名稱	材料名稱
1	閥體	WCB	CF8	CF3	CF8M	CF3M
2	閥蓋	WCB	CF8	CF3	CF8M	CF3M
3	閥瓣	WCB	CF8	CF3	CF8M	CF3M
4	閥桿	WCB	CF8	CF3	CF8M	CF3M
5	閥座	F46/FEP聚全氟乙丙烯、F4/PTFE聚四氟乙烯、PFA可溶性聚四氟乙烯
6	襯里層	F46/FEP聚全氟乙丙烯、F4/PTFE聚四氟乙烯、PFA可溶性聚四氟乙烯
7	填料	PTFE	PTFE	PTFE	PTFE	PTFE
8	填料壓蓋	WCB	CF8	CF3	CF8M	CF3M
9	螺栓	35	304	304	316	316
10	螺母	45	304	304	316	316

襯氟放料閥技術規范

公稱壓力PN(MPa)	0.6	1.0	1.6	2.5	2.0
殼體強度試驗壓力(MPa)	0.9	1.5	2.4	3.75	3.0
高壓液密封試驗壓力(MPa)	0.66	1.1	1.76	2.75	2.2
低壓氣密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6
設計制造	HG/T 3704-2003 氟塑料襯里閥門通用技術條件
法蘭標準	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5
檢驗試驗	HG/T 3704-2003 氟塑料襯里閥門通用技術條件
適用溫度	-29℃ ~ 150℃

襯氟放料閥外型尺寸

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	上展式尺寸						下展式尺寸
公稱壓力 PN(MPa)	公稱通徑 DN(mm)	D1	D2	D3	D4	D5	D6	D1	D2	D3	D4	D5	D6
1.6	25	115	85	115	85	—	—	115	85	135	100	70	40
	32	135	100	135	100	70	40	135	100	145	110	75	55
	40	145	110	145	110	70	50	145	110	160	125	80	60
	50	165	125	160	125	80	60	160	125	180	145	100	80
	65	180	145	180	145	95	75	180	145	195	160	135	110
	80	195	160	195	160	110	90	195	160	225	190	160	135
	100	215	180	215	180	130	110	215	180	260	225	200	175
	125	245	210	245	210	160	130	245	210	280	245	200	175
	150	280	240	280	240	190	150	280	240	335	295	240	210
	200	335	295	335	295	240	200	335	295	405	355	285	240

襯氟放料閥結構圖

如果你需訂購我廠放料閥產品，咨詢時煩請說明類型，公稱通徑，公稱壓力，閥體和閥內組件材料，使用溫度，結構形式，本產品有上展式、下展式和柱塞式三種，傳動方式可選用手動、氣動、電動等。
