錐型過濾器產品概述

SC24S平頂錐型過濾器是一種僅在裝置開車前臨時使用，用以管道系統正式運行前試壓和清潔時，去除管內殘留的固體雜質的錐型過濾器，其由濾框和濾網等構成，濾框一般由不銹鋼冷軋鋼板沖制成具有分布均勻孔徑的篩板，并卷成外形為圓錐臺形狀，上端焊接有法蘭或帶耳板的安裝環，下端用圓形沖孔板封底，內壁碰焊固定有相應規格的金屬編織絲網，而且濾網目數的選擇主要考慮能滿足工藝過程的需要或?qū)Ρ谩嚎s機等流體輸送機械能起到保護作用的目的。本產品通常臨時設置在管道上，多作為管路系統竣工前試壓和清洗時使用，具有結構簡單，體積小，重量輕，拆裝清洗方便等特點，它既可以設置在直管段，又可在90°彎頭處安裝，但需要配置可拆卸的短管。

錐型過濾器部件材料

序號	部件名稱	材料名稱
1	濾框	S30408	S30403	S31608	S31603	S31803	S32750
2	濾網	S30408	S30403	S31608	S31603	S31803	S32750
3	安裝環	S30408	S30403	S31608	S31603	S31803	S32750
4	沖孔底板	S30408	S30403	S31608	S31603	S31803	S32750

錐型過濾器技術規范

設計制造	HG/T 21637-1991 化工管道過濾器
法蘭標準	HG/T 20592-2009、HG/T 20615-2009、ASME B16.5-2017等
檢驗驗收	HG/T 21637-1991 化工管道過濾器
過濾精度	2目 ~ 600目
工作溫度	-196℃ ~ 400℃

錐型過濾器主要尺寸

公稱壓力 PN	公稱通徑 DN	安裝尺寸/mm
公稱壓力 PN	公稱通徑 DN	?d (PN6)	?d (PN10)	?d (PN25)	l	h	t
6 ~ 25	25	62	70	70	46	90	2
	32	72	80	80	61	100	2
	40	84	90	90	66	120	2
	50	94	105	105	81	130	2
	65	114	125	125	91	140	2
	80	132	142	142	111	150	2
	100	152	162	162	141	160	2
	125	182	192	192	172	190	3
	150	206	218	218	202	210	3
	200	262	272	282	262	240	3
	250	316	326	340	322	270	3
	300	370	382	395	362	300	3
	350	420	438	454	404	340	6
	400	470	492	510	464	365	6
	500	575	590	616	564	430	6
	600	676	690	726	684	490	6
表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！

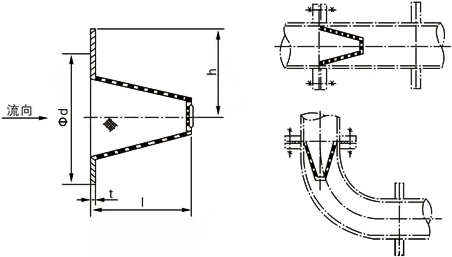

錐型過濾器結構圖

如果你需訂購我廠管道過濾器產品，咨詢時煩請說明結構類型，公稱尺寸、公稱壓力、濾芯材質、過濾精度、法蘭執行標準，是否配對法蘭、螺栓螺母及墊片等，本產品以30目/英寸的不銹鋼絲網作為標準濾網，而且濾框、濾網統一用不銹鋼材料制作。
