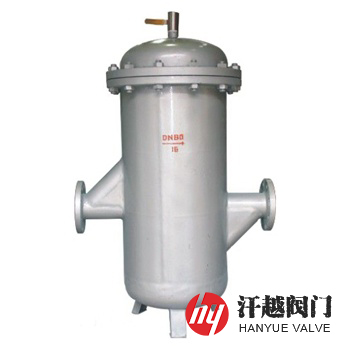

消氣過濾器產品概述

消氣過濾器是一種集過濾、消氣為一體的液體流量計附屬設備，它既能起到分離并排除含在液體中的氣體，又能去除被測介質中含有的雜質顆粒，從而能保證流量計正常工作和計量精度。其當含有氣體的液體從進口流入時，含有氣體的液體碰到阻尼筒，液體中夾雜的氣體上升到殼體內，隨著氣體量的增加，殼體內的氣量升高，液面受壓下降，浮球隨之下沉，將閥門打開，集結在殼體內的氣體通過閥門排放出去，氣體排放一定量后，消氣濾器內氣壓下降，浮球隨之上升并帶動連接關閉排氣閥，同時管道中的雜質由過濾網過濾，干凈的液體流向流量計，如此反復，液體中的雜質、氣體不斷被過濾、排出，保證流量計長期安全精確的計量。該消氣過濾器應立式安裝在流量計前，流體方向與殼體上的箭頭方向一致，使用前應把排氣閥先打開，保證物料中的空氣在進入流量計之前能夠順利排出，它的過濾網應要定期清洗，以減少壓力損失和保證過濾效果。

消氣過濾器部件材料

序號	部件名稱	材料名稱
1	筒體	Q235B	20#	304	316	316L
2	法蘭	Q235B	20#	304	316	316L
3	壓蓋	Q235B	Q235B	304	316	316L
4	擋板	Q235B	Q235B	304	316	316L
5	密封件	NBR、EPDM、PKM、PTFE、GRAPHITE
6	濾網	304	304	304	316	316L
7	螺栓	35CrMoA	35CrMoA	304	316	316
8	螺母	30CrMoA	30CrMoA	304	316	316
9	排氣閥	CF8	CF8	CF8	CF8M	CF3M

消氣過濾器技術規范

公稱壓力PN(MPa)	0.25	0.6	1.0	1.6	2.5
殼體試驗壓力(MPa)	0.375	0.9	1.5	2.4	3.75
高壓液密封試驗壓力(MPa)	0.275	0.66	1.1	1.76	2.75
低壓氣密封試驗壓力(MPa)	0.275	0.66	0.6	0.6	0.6
設計制造	SH/T 3411-1999、JB/T 7538-2016、HG/T 21637-1991
法蘭標準	JB/T 81~82、GB/T 9115~9119、HG/T 20592~20615、SH/T 3406、ASME B16.5
檢驗驗收	SH/T 3411-1999、JB/T 7538-2016、HG/T 21637-1991
過濾精度	0.02mm ~ 16.0mm

消氣過濾器外型尺寸

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	尺寸
公稱壓力 PN(MPa)	公稱通徑 DN(mm)	L	D	H	H1	B
0.6-2.5 (Class150)2.0	50	340	159	420	190	ZG?"
	65	340	159	420	220	ZG?"
	80	340	159	500	220	ZG?"
	100	400	219	580	280	ZG?"
	125	500	273	700	390	ZG?"
	150	500	273	700	390	ZG?"
	200	560	325	900	500	ZG?"
	250	660	426	1000	600	ZG?"
	300	750	480	1700	1160	ZG?"
	350	800	530	1900	1310	ZG?"

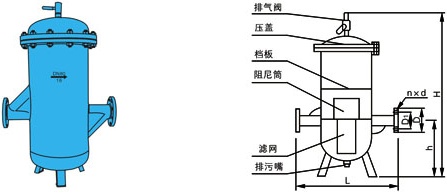

消氣過濾器結構圖

如果你需訂購我廠管道過濾器產品，咨詢時煩請?zhí)峁┬吞枖?shù)據，公稱直徑、公稱壓力、殼體和濾網材質，法蘭標準等，本產品在排氣過程如有油氣沫少量噴出是正?，F(xiàn)象，當噴出油氣沫影響周邊環境時，可用一根軟管接到排氣閥出口，把油氣沫導入接油筒內。
