HXF4帶呼出接管阻火呼吸閥產品概述

HXF4帶呼出接管阻火呼吸閥是將傳統的呼吸閥與儲罐阻火器合二為一，并在呼出口配置了所需的接管，且將阻火芯改置于呼吸閥吸入口處，用于阻止火源進入閥內。其是利用閥盤的重量來控制油罐的呼氣正壓和吸氣負壓；當罐內氣體的壓力在機械呼吸閥的控制壓力范圍之內時，呼吸閥不動作，保持油罐的密閉性；當罐內氣體空間的壓力升高，達到呼吸閥的控制正壓時，呼氣閥被頂開，氣體從罐內逸出，使罐內壓力不在繼續增高；當罐內氣體空間的壓力下降，達到呼吸閥的控制負壓時，罐外的大氣將頂開吸氣閥而進入罐內，使罐內的壓力不在繼續下降。該閥主要安裝在石油化工固定儲罐上的通氣裝置上，以防止罐內超壓或超真空使儲罐遭受損壞，并阻止外界火焰?zhèn)魅?。本產品適用于儲存閃點低于28℃甲類油品和閃點低于100℃的乙類油品，如汽油、苯、甲苯、煤油、輕柴油、原油、航空油、食品油等油品及性質相同的化工產品。

HXF4帶呼出接管阻火呼吸閥部件材料

序號	部件名稱	材料名稱
1	閥體	WCB	CF8	CF3	CF8M	CF3M
2	閥蓋	WCB	CF8	CF3	CF8M	CF3M
3	閥罩	WCB	CF8	CF3	CF8M	CF3M
4	導 桿	304	304	304L	316	316L
5	閥座	304	304	304L	316	316L
6	閥盤	304	304	304L	316	316L
7	阻火層	304	304	304L	316	316L
8	密封件	PTFE	PTFE	PTFE	PTFE	PTFE
9	接管	20#	304	304L	316	316L

HXF4帶呼出接管阻火呼吸閥技術規范

呼吸閥開啟壓力等級代號	A	B	C	D	E
呼吸閥開啟壓力ps(Pa)	+355，-295	+665，-295	+980，-295	+1375，-295	+1765，-295
設計制造	SY/T 0511.1-2010 石油儲罐附件第1部分：呼吸閥
法蘭標準	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗試驗	SY/T 0511.1-2010 石油儲罐附件第1部分：呼吸閥
操作溫度	-30℃ ~ 60℃

HXF4帶呼出接管阻火呼吸閥外型尺寸

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	尺寸
公稱壓力 PN(MPa)	公稱通徑 DN(mm)	L	H	D	D1	D2	C-f	n-d
1.0	50	320	650	165	125	102	18-2	4-?18
	80	450	750	200	160	138	20-2	8-?18
	100	450	950	220	180	158	20-2	8-?18
	150	620	1100	285	240	212	22-2	8-?22
	200	750	1200	340	295	268	24-2	8-?22
	250	850	1500	395	350	320	26-2	12-?22
	300	1100	1750	445	400	370	26-2	12-?22
注：以上為HG/T 20592-2009標準PN10整體鋼制管法蘭尺寸。

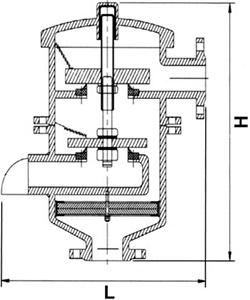

HXF4帶呼出接管阻火呼吸閥結構圖

帶呼出接管阻火呼吸閥結構圖

如果你需訂購我廠呼吸閥產品，咨詢時煩請?zhí)峁┮?guī)格型號，公稱通徑、公稱壓力、閥體和內件材質、使用介質、操作溫度、通氣量、正壓(呼出壓力)、負壓(吸入壓力)、法蘭標準等，如有其他技術要求，咨詢時請?jiān)敿?xì)說明。
