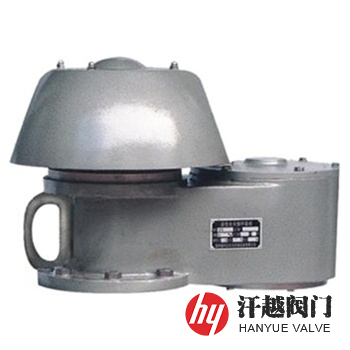

全天候防凍呼吸閥產品概述
QHXF全天候防凍呼吸閥是一種安裝在原油、汽油、煤油、輕柴油、芳烴等固定頂式儲罐上的安全設備，主要起減少油品蒸發(fā)損耗，控制罐內壓力，以防止罐內超壓或超真空使儲體遭受損壞，保護儲罐安全的作用，其可與阻火器配套使用。該閥經久耐用，防凍性能突出，是適合在寒冷地區(qū)使用的名符其實的"全天候"新產品，它的閥盤為并聯(lián)式設置(其二通道分開)具有通風量大、泄漏量小、耐腐性強等特點，并內設有靜電保護裝置，使得閥時刻與罐體保持同等電位。本產品對油品、化工品、石油氣等介質的儲罐采用不同材質制造，以滿足各類儲運系統(tǒng)工藝要求。
全天候防凍呼吸閥部件材料
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | WCB | CF8 | CF3 | CF8M | CF3M |
2 | 閥 蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
3 | 防 雨 罩 | WCB | CF8 | CF3 | CF8M | CF3M |
4 | 導 桿 | 304 | 304 | 304L | 316 | 316L |
5 | 閥 座 | 304 | 304 | 304L | 316 | 316L |
6 | 閥 盤 | 304 | 304 | 304L | 316 | 316L |
7 | 密 封 件 | PTFE | PTFE | PTFE | PTFE | PTFE |
8 | 螺 栓 | 35CrMoA | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
全天候防凍呼吸閥技術參數
呼吸閥開啟壓力等級代號 | A | B | C | D | E |
呼吸閥開啟壓力ps(Pa) | +355，-295 | +665，-295 | +980，-295 | +1375，-295 | +1765，-295 |
設計制造 | SY/T 0511.1-2010 石油儲罐附件 第1部分：呼吸閥 | ||||
法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
檢驗試驗 | SY/T 0511.1-2010 石油儲罐附件 第1部分：呼吸閥 | ||||
操作溫度 | -30℃ ~ 60℃ | ||||
全天候防凍呼吸閥外型尺寸
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺寸(mm) | ||||||
L | H | D | D1 | D2 | C-f | n-d | ||
0.6 | 50 | 362 | 255 | 140 | 110 | 90 | 14-2 | 4-?14 |
80 | 508 | 342 | 190 | 150 | 128 | 16-2 | 4-?18 | |
100 | 508 | 342 | 210 | 170 | 148 | 16-2 | 4-?18 | |
150 | 640 | 460 | 265 | 225 | 202 | 18-2 | 8-?18 | |
200 | 770 | 545 | 320 | 280 | 258 | 20-2 | 8-?18 | |
250 | 918 | 648 | 375 | 335 | 312 | 22-2 | 12-?18 | |
注：以上為HG/T 20592-2009標準PN6整體鋼制管法蘭尺寸。 | ||||||||

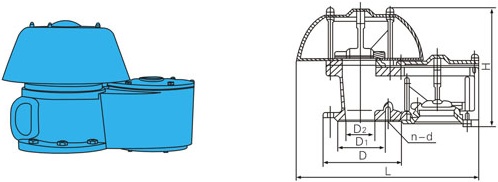

全天候防凍呼吸閥結構圖
如果你需訂購我廠呼吸閥產品，咨詢時煩請?zhí)峁┬吞枖祿?，公稱通徑、公稱壓力、閥體和內件材質、開啟壓力、通氣量、法蘭標準等，如有技術要求，咨詢時請詳細說明。
