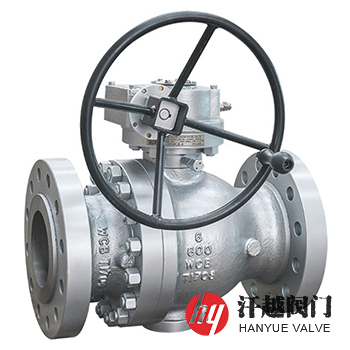

美標固定球閥產品概述

Q347F、Q347H、Q347Y美標固定球閥產品的設計和制造符合《API 6D-2014管線和管道閥門規范》、《API 608-2008法蘭、螺紋和焊連接的金屬球閥》、《ASME B16.34-2013法蘭、螺紋和焊接端連接的閥門》要求，其結構長度可采用《API 6D-2014管線和管道閥門規范》、《ASME B16.10-2017閥門結構長度》等，連接端按照ASME B16.5、ASME B16.47、ANSI B16.5、ASME B16.25等尺寸，檢驗和試驗遵循《API 6D-2014管線和管道閥門規范》、《API 598-2016閥門的檢查和試驗》標準。

Q347F、Q347H、Q347Y美標固定球閥主要是依靠帶固定軸球體繞球體中心線作90°旋轉來達到開啟、關閉的目的，其通過閥桿順時針帶動球體旋轉，當球體孔與管道平行時，閥門開，反之垂直則關閉，其密封件嵌于不銹鋼閥座內，金屬閥座尾端設有彈簧，當密封面磨損或者燒毀時，在彈簧作用下推動閥座與球體形成金屬密封。本產品適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，適用于各種腐蝕性和非腐蝕性介質。

美標固定球閥部件材料

序號	部件名稱	材料名稱
1	閥體	A216 WCB	A351 CF8	A351 CF3	A351 CF8M	A351 CF3M
2	連接體	A216 WCB	A351 CF8	A351 CF3	A351 CF8M	A351 CF3M
3	球體	A105+ENP	A182 F304	A182 F304L	A182 F316	A182 F316L
4	閥座	R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SS+HF
5	閥桿	A182 F6a	A182 F304	A182 F304L	A182 F316	A182 F316L
6	固定軸	A182 F6a	A182 F304	A182 F304L	A182 F316	A182 F316L
7	填料	GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE
8	填料壓蓋	A216 WCB	A351 CF8	A351 CF3	A351 CF8M	A351 CF3M
9	螺柱	A193 B7	A193 B8	A193 B8	A193 B8M	A193 B8M
10	螺母	A194 2H	A194 8	A194 8	A194 8M	A194 8M

美標固定球閥技術規范

公稱壓力Class	150	300	600	900	1500
殼體試驗壓力(MPa)	3.0	7.5	16.5	22.5	39.0
液體高壓密封試驗壓力(MPa)	2.2	5.5	12.1	16.5	28.6
氣體低壓密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6
設計制造	API 6D-2014、API 608-2008、ASME B16.34-2013
結構長度	API 6D-2014、ASME B16.10-2017
連接法蘭	ASME B16.5-2017、ASME B16.47-2017、ANSI B16.5-2013等
檢驗試驗	API 6D-2014、API 598-2016

美標固定球閥主要尺寸

公稱壓力 Class	公稱尺寸 NPS	外形及連接尺寸/mm
公稱壓力 Class	公稱尺寸 NPS	L	D	D1	D2	b-f	Z-?d
150	?	108	90	60.3	34.9	9.6-1.6	4-16
	?	117	100	69.9	42.9	11.2-1.6	4-16
	1	127	110	79.4	50.8	12.7-1.6	4-16
	1 ?	140	115	88.9	63.5	14.3-1.6	4-16
	1 ?	165	125	98.4	73.0	15.9-1.6	4-16
	2	178	150	120.7	92.1	17.5-1.6	4-19
	2 ?	190	180	139.7	104.8	20.7-1.6	4-19
	3	203	190	152.4	127.0	22.3-1.6	4-19
	4	229	230	190.5	157.2	22.3-1.6	8-19
	5	356	255	215.9	185.7	22.3-1.6	8-22.5
	6	394	280	241.3	215.9	23.9-1.6	8-22.5
	8	457	345	298.5	269.9	27.0-1.6	8-22.5
	10	533	405	362.0	323.8	28.6-1.6	12-25.5
	12	610	485	431.8	381.0	30.2-1.6	12-25.5
	14	686	535	476.3	412.8	33.4-1.6	12-28.5
	16	762	595	539.8	469.9	35.0-1.6	16-28.5
	18	864	635	577.9	533.4	38.1-1.6	16-32
	20	914	700	635.0	584.2	41.3-1.6	20-32
	22	1016	750	692.2	641.4	44.5-1.6	20-35
	24	1067	815	749.3	692.2	46.1-1.6	20-35
表中未列出的其他規格參數，請咨詢汗越閥門技術部！

美標固定球閥結構圖

如果你需訂購我廠法蘭球閥產品，咨詢時煩請注明規格型號，如無法提供，請說明結構類型、公稱通徑、公稱壓力、閥體和內件材質、工作介質、使用溫度、驅動方式(蝸輪傳動、電動、氣動、液動等)及端部連接形式等。
