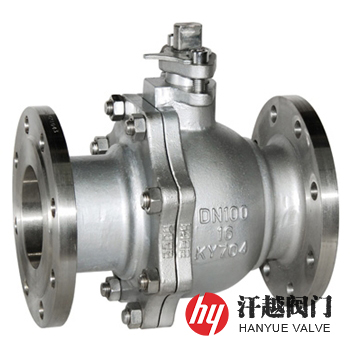

耐磨球閥產品概述

耐磨球閥是一種密封副材料配對為金屬對金屬的浮動式或固定式球閥，其球體和閥座表面都經過硬化處理(包括采用超音速火焰噴涂、鎳基合金熱噴涂以及激光熔覆等技術)，硬度一般可達HRC55~64，甚至能達到HRC74以上，材料的結合強度超過10000PSI，針對不同的工況和使用要求，該閥超音速火焰噴涂常用材質有碳化鎢鈷、碳化鎢鈷鉻、鎳基合金、碳化鉻、陶瓷等，其中碳化鎢鈷及碳化鎢鈷鉻的使用溫度一般不超過540℃，要適用于更高的溫度，通常可以選用碳化鉻及陶瓷等，而鎳基合金熱噴涂是目前在金屬硬密封球閥上成功應用的一種密封面硬化方法，鎳基合金具有優良的耐磨、耐腐蝕、耐高溫以及耐沖擊等性能，根據我們的實踐，本產品特適用于灰水、黑水、煤漿、煤渣等多相輸送管路系統。

耐磨球閥部件材料

序號	部件名稱	材料名稱
1	左閥體	WCB	WC6	CF8	CF3	CF8M	CF3M
2	右閥體	WCB	WC6	CF8	CF3	CF8M	CF3M
3	閥座	2Cr13	25Cr2Mo1VA	304	304L	316	316L
4	球體	2Cr13	25Cr2Mo1VA	304	304L	316	316L
5	填料	GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE
6	填料壓蓋	WCB	WC6	CF8	CF3	CF8M	CF3M
7	閥桿	2Cr13	25Cr2Mo1VA	304	304L	316	316L
8	螺栓	35CrMoA	25Cr2MoVA	304	304	316	316
9	螺母	30CrMoA	35CrMoA	304	304	316	316

耐磨球閥技術規范

公稱壓力PN(MPa)	1.0	1.6	2.5	4.0	6.4	10.0
殼體試驗壓力(MPa)	1.5	2.4	3.75	6.0	9.6	15.0
液體高壓密封試驗壓力(MPa)	1.1	1.76	2.75	4.4	7.04	11.0
氣體低壓密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6	0.6
設計制造	GB/T 12237、GB/T 21385、API 6D、API 608、ASME B16.34
結構長度	GB/T 12221、API 6D、ASME B16.10
法蘭尺寸	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗試驗	JB/T 9092、GB/T 26480、API 6D、API 598

耐磨球閥主要尺寸

公稱壓力 PN	公稱通徑 DN	外形及連接尺寸/mm
公稱壓力 PN	公稱通徑 DN	L	D	D1	D2	b-f	Z-?d
16	15	130	95	65	45	16-2	4-14
	20	140	105	75	58	18-2	4-14
	25	150	115	85	68	18-2	4-14
	32	165	140	100	78	18-2	4-18
	40	180	150	110	88	18-2	4-18
	50	200	165	125	102	18-2	4-18
	65	220	185	145	122	18-2	8-18
	80	250	200	160	138	20-2	8-18
	100	280	220	180	158	20-2	8-18
	125	320	250	210	188	22-2	8-18
	150	360	285	240	212	22-2	8-22
	200	400	340	295	268	24-2	12-22
	250	450	405	355	320	26-2	12-26
表中未列出的其他規格參數，請咨詢汗越閥門技術部！

耐磨球閥結構圖

如果你需訂購我廠法蘭球閥產品，咨詢時煩請注明規格型號，如無法提供，請說明結構形式、公稱通徑、公稱壓力、閥體和內件材料、工作介質、使用溫度、驅動方式(手動、電動、氣動或液動等)、法蘭標準及密封面型式等。
