渦輪不銹鋼球閥產品概述

渦輪不銹鋼球閥是一種以蝸輪為驅動裝置，適用于輸送工作溫度在-30℃~200℃之間的腐蝕性介質的浮動球或固定球球閥，其閥體、閥桿、球體或金屬閥座等主要零部件可根據不同工況采用CF8、CF3、CF8M、CF3M等鑄件或304、304L、316、316L等鍛件及棒材加工而成，其中304系列不銹鋼耐大氣性優良，能耐硝酸和其他氧化性介質，也能耐堿、水、鹽等的腐蝕，但不耐硫酸、鹽酸等非氧化性酸，也不耐不干燥的氯化氫、氧化性的氯化物和草酸、乳酸等，而在304的基礎上增含2%～3%鉬的316系列鋼，它的耐蝕性能比304更為優越，它在非氧化性酸和氯化物中的耐蝕性能比鉻鎳不銹鋼好，抗孔蝕性也好。本產品開啟或關閉時只需轉動手輪數圈，使球體旋轉90度即可達到全開或全關的狀態，具有開關時間短、啟閉省力的特點。

渦輪不銹鋼球閥部件材料

序號	部件名稱	材料名稱
1	閥體	CF8	CF3	CF8M	CF3M	CF8C	904L
2	左閥體	CF8	CF3	CF8M	CF3M	CF8C	904L
3	閥座	R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SS+HF
4	球體	304	304L	316	316L	321	904L
5	閥桿	304	304L	316	316L	321	904L
6	填料	GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE
7	填料壓蓋	CF8	CF3	CF8M	CF3M	CF8C	904L
8	蝸輪	組合件	組合件	組合件	組合件	組合件	組合件

渦輪不銹鋼球閥技術規范

公稱壓力PN(MPa)	1.6	2.5	4.0	6.4	2.0	5.0
殼體試驗壓力(MPa)	2.4	3.75	6.0	9.6	3.0	7.5
高壓密封試驗壓力(MPa)	1.76	2.75	4.4	7.04	2.2	5.5
低壓密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6	0.6
設計制造	GB/T 12237、GB/T 21385、ASME B16.34、API 608、API 6D
結構長度	GB/T 12221、ASME B16.10、API 6D
法蘭標準	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗試驗	GB/T 26480、JB/T 9092、API 598、API 6D

渦輪不銹鋼球閥主要尺寸

公稱壓力 PN	公稱通徑 DN	外形及連接尺寸/mm
公稱壓力 PN	公稱通徑 DN	L	D	D1	D2	b-f	Z-?d
16	15	130	95	65	45	16-2	4-14
	20	140	105	75	58	18-2	4-14
	25	150	115	85	68	18-2	4-14
	32	165	140	100	78	18-2	4-18
	40	180	150	110	88	18-2	4-18
	50	200	165	125	102	18-2	4-18
	65	220	185	145	122	18-2	8-18
	80	250	200	160	138	20-2	8-18
	100	280	220	180	158	20-2	8-18
	125	320	250	210	188	22-2	8-18
	150	360	285	240	212	22-2	8-22
	200	400	340	295	268	24-2	12-22
	250	450	405	355	320	26-2	12-26
表中為HG/T 20592-2009標準PN16法蘭連接浮動球球閥尺寸，如需其他規格參數，請咨詢汗越閥門技術部！

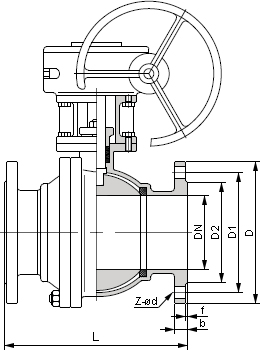

渦輪不銹鋼球閥結構圖

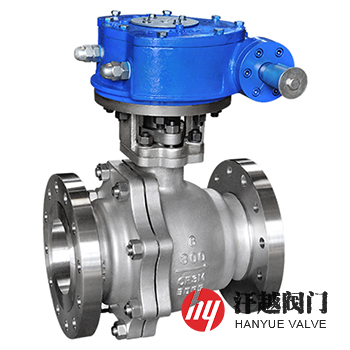

渦輪不銹鋼球閥

如果你需訂購我廠不銹鋼球閥產品，咨詢時煩請說明規格型號，如無法提供，請注明閥門安裝的位置和要求功能，公稱尺寸、壓力等級、使用介質及組分、工作溫度及端部連接形式等。
