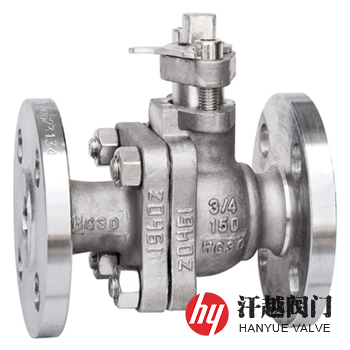

哈氏合金球閥產品概述

哈氏合金球閥是一種承壓殼體和金屬內件采用Hastelloy B、Hastelloy C及Hastelloy G等系列牌號材質鑄造或鍛造成型，主要用于截斷或接通管路系統中極端苛刻的腐蝕性介質的閥門，其中Hastelloy B對各種濃度的鹽酸和非氧化性鹽及酸均耐蝕，Hastelloy C對氧化性溶劑，低濃度常溫的鹽酸和硝酸耐腐，Hastelloy G耐硫酸、硝酸、磷酸和海水等，但不耐鹵族元素酸。本產品既有氟塑料襯里閥門的耐腐蝕性能，又具有金屬閥門的強度，所以，被廣泛應用在化學、石油化工、環保及相關工業領域。

哈氏合金球閥常用材料牌號為Hastelloy C-276，其具有很好的耐氧化性氯化物水溶液及濕氯、次氯酸鹽腐蝕，對高濃度的氯化鹽溶液也有很好的耐腐蝕性(如氯化鐵和氯化銅)，特適用于強腐蝕性氧化-還原復合介質及高溫海水中。本產品的啟閉只做90度轉動，故容易實現自動化控制和遠距離控制，可根據工況需要配置氣動、電動、液動、氣液聯動或電液聯動等裝置。

哈氏合金球閥部件材料

序號	部件名稱	材料名稱
1	左閥體	Hastelloy C-276	Hastelloy C-4	Hastelloy B	Hastelloy G30	UNS N10276
2	閥體	Hastelloy C-276	Hastelloy C-4	Hastelloy B	Hastelloy G30	UNS N10276
3	閥桿	UNS N10276	UNS N06455	UNS N10001	UNS N06030	UNS N10276
4	球體	UNS N10276	UNS N06455	UNS N10001	UNS N06030	UNS N10276
5	閥座	R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、哈氏合金+表面硬化處理
6	填料壓蓋	UNS N10276	UNS N06455	UNS N10001	UNS N06030	UNS N10276
7	填料	GRAPHITE/PTFE	GRAPHITE/PTFE	GRAPHITE/PTFE	GRAPHITE/PTFE	GRAPHITE/PTFE
8	螺柱	A193 B8M	A193 B8M	A193 B8M	A193 B8M	A193 B8M
9	螺母	A194 8M	A194 8M	A194 8M	A194 8M	A194 8M

哈氏合金球閥性能規范

公稱壓力Class	150	300	600	900	1500
殼體試驗壓力(MPa)	3.0	7.5	16.5	22.5	39.0
高壓液體密封試驗壓力(MPa)	2.2	5.5	12.1	16.5	28.6
低壓氣體密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6
設計制造	GB/T 12237、GB/T 21385、ASME B16.34、API 608、API 6D
結構長度	GB/T 12221、ASME B16.10、API 6D
法蘭標準	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗試驗	GB/T 26480、JB/T 9092、API 598、API 6D

哈氏合金球閥主要尺寸

公稱壓力 Class	公稱尺寸 NPS	外形及連接尺寸/mm
公稱壓力 Class	公稱尺寸 NPS	L	D	D1	D2	b-f	Z-?d
150	?	108	90	60.3	34.9	9.6-1.6	4-16
	?	117	100	69.9	42.9	11.2-1.6	4-16
	1	127	110	79.4	50.8	12.7-1.6	4-16
	1 ?	140	115	88.9	63.5	14.3-1.6	4-16
	1 ?	165	125	98.4	73.0	15.9-1.6	4-16
	2	178	150	120.7	92.1	17.5-1.6	4-19
	2 ?	190	180	139.7	104.8	20.7-1.6	4-19
	3	203	190	152.4	127.0	22.3-1.6	4-19
	4	229	230	190.5	157.2	22.3-1.6	8-19
	5	356	255	215.9	185.7	22.3-1.6	8-22.5
	6	394	280	241.3	215.9	23.9-1.6	8-22.5
	8	457	345	298.5	269.9	27.0-1.6	8-22.5
	10	533	405	362.0	323.8	28.6-1.6	12-25.5
	12	610	485	431.8	381.0	30.2-1.6	12-25.5
表中為ASME B16.5-2017標準CL150法蘭連接浮動球球閥尺寸，如需其他規格參數，請咨詢汗越閥門技術部！

哈氏合金球閥結構圖

如果你需訂購我廠不銹鋼球閥系列產品，咨詢時請說明浮動球還是固定球，公稱通徑、公稱壓力、閥體和內件材質、法蘭標準、使用介質及介質溫度等，本產品常用牌號有Hastelloy C-276、Hastelloy C-4、Hastelloy B、Hastelloy B-2、Hastelloy G-30以及N10276、N06455、N10001、N10665、N06030等。
