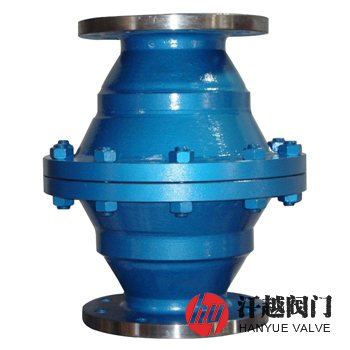

燃?xì)庾杌鹌鳟a(chǎn)品概述

阻火器外殼內，就將管道截面分割成許多小三角形截面，每一個三角形孔都是一個狹窄通道，當火焰通過時，就迫使管道中的火焰面通過這些狹窄通道，這些通道都滿足淬熄直徑的要求，于是火焰就在通過阻火芯時熄滅了。

燃?xì)夤艿雷杌鹌魇抢貌y板之間狹縫間隙對管道中傳播的亞音速、音速或超音速火焰具有淬熄作用的原設計制造的。它由一種能夠通過氣體的、具有許多細小通道或縫隙的金屬材料組成。當火焰進入阻火器后，被阻火芯分成許多細小的火焰流，由于傳熱效應(氣體被冷卻)和器壁效應，使火焰流猝滅。本產品適用于防止可燃性氣體因火花或外界火源引起的燃燒繼續蔓延或在非正常情況下火焰于管道中的逆向傳播，有效阻止火焰通過，從而保護輸氣管道及氣體使用點的安全運行。

燃?xì)庾杌鹌鞑考牧?/h3>

序號	零件名稱	材料名稱
1	上  殼  體	WCB	CF8	CF8M	CF3M
2	外        殼	WCB	CF8	CF8M	CF3M
3	阻  火  芯	304	304	316	316L
4	密  封  件	GRAPHITE	GRAPHITE	GRAPHITE	GRAPHITE
5	雙頭螺栓	35CrMoA	06Cr19Ni10	06Cr17Ni12Mo2	06Cr17Ni12Mo2
6	螺        母	30CrMo	06Cr19Ni10	06Cr17Ni12Mo2	06Cr17Ni12Mo2

燃?xì)庾杌鹌餍阅芤?guī)范

燃?xì)庾杌鹌魍庑统叽?/h3>

公稱壓力 PN(MPa)	公稱直徑 DN(mm)	尺寸
		D1	D2	H	H1
1.0	15	18×3.0	57×3.5	330	—
	20	25×3.0	57×3.5	330	—
	25	32×3.5	73×4.0	365	—
	32	38×3.5	73×4.0	375	—
	40	48×3.5	89×4.0	375	—
	50	57×3.5	108×4.0	420	—
	65	73×4.0	133×4.5	485	—
	80	89×4.0	159×4.5	505	—
	100	108×4.0	219×6.0	555	—
	125	133×4.5	273×8.0	615	—
	150	159×4.5	325×8.0	665	—
	200	219×6.0	377×9.0	910	—
	250	273×8.0	480×10.0	1030	—
	300	325×8.0	529×10.0	1295	—
	350	377×9.0	630×12.0	1300	—
1.6	15	18×3.0	57×3.5	330	—
	20	25×3.0	57×3.5	330	—
	25	32×3.5	73×4.0	365	—
	32	38×3.5	73×4.0	375	—
	40	48×3.5	89×4.0	390	—
	50	57×3.5	108×4.0	425	—
	65	73×4.0	133×4.5	485	—
	80	89×4.0	159×4.5	520	—
	100	108×4.0	219×6.0	560	—
	125	133×4.5	273×8.0	620	—
	150	159×4.5	325×8.0	665	—
	200	219×6.0	377×9.0	960	—
	250	273×8.0	480×10.0	1070	—
	300	325×8.0	529×10.0	1295	—
	350	377×9.0	630×12.0	1350	—

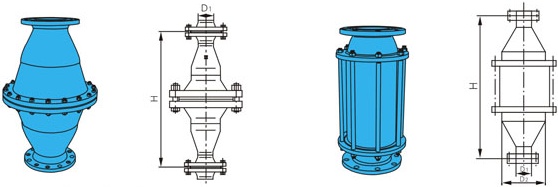

燃?xì)庾杌鹌鹘Y(jié)構圖

如果你需訂購我廠管道阻火器系列產品，咨詢時煩請說明公稱通徑、公稱壓力、材質、法蘭執行標準及法蘭密封面形式等。本產品按阻火性能有阻爆燃型和阻爆轟型兩種。我廠常規阻火芯件為不銹鋼波紋板式，如果使用工況有特殊需求，咨詢時請說明。
