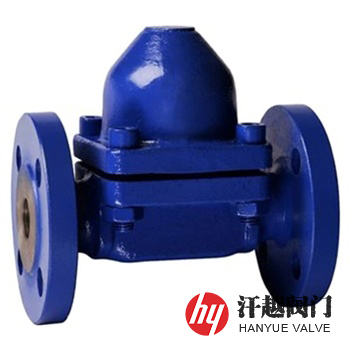

CS47H可調雙金屬片式蒸汽疏水閥產品概述

CS47H可調雙金屬片式蒸汽疏水閥由殼體和動作執行機構兩大部分組成，其動作執行機構包括雙金屬片組件、閥瓣和閥座等零件，閥內置有不銹鋼過濾網，可以防止雜質進入堵塞密封裝置，閥門設有調整螺母，可根據需要調整雙金屬片組件的間隙，調節使用溫度。該閥利用熱雙金屬元件的熱敏特性，依靠介質的溫度變化，使雙金屬元件產生彎曲變形，從而產生熱推力，該推力與介質對閥瓣的作用力方向相反，利用其差值的大小控制密封元件的開啟和關閉，實現自動排水阻汽的目的。CS47H可調雙金屬片式蒸汽疏水閥出廠前疏水溫度已調節在95℃左右，如需改變疏水溫度或排量時，可打開防護帽，松開鎖緊螺母，調節閥頂?shù)男D螺釘，逆時針旋轉閥瓣前進，疏水量減少，排水溫度降低；順時針旋轉，閥瓣后退，疏水量增大，排水溫度上升，調整后將鎖緊螺母擰緊即可。本產品端部連接形式為法蘭，具有結構簡單，易于安裝和維修等特點。

CS47H可調雙金屬片式蒸汽疏水閥部件材料

序號	部件名稱	材料名稱
1	閥體	A216 WCB	A217 WC6	A351 CF8	A351 CF8M	A351 CF3M
2	閥蓋	A216 WCB	A217 WC6	A351 CF8	A351 CF8M	A351 CF3M
3	雙金屬片	A182 304	A182 304	A182 304	A182 316	A182 316L
4	閥瓣	A276 430	A276 430	A276 304	A276 316	A276 316L
5	閥座	A276 430	A276 430	A276 304	A276 316	A276 316L
6	過濾網	A240 304	A240 304	A240 304	A240 316	A240 316L
7	螺栓	A193 B7	A193 B16	A193 B8	A193 B8M	A193 B8M
8	螺母	A194 2H	A194 4	A194 8	A194 8M	A194 8M

CS47H可調雙金屬片式蒸汽疏水閥性能參數

公稱壓力PN(MPa)	1.6	2.5	4.0	2.0	5.0
殼體試驗壓力(MPa)	2.4	3.75	6.0	3.0	7.5
設計制造	GB/T 22654-2008 蒸汽疏水閥技術條件
結構長度	GB/T 12250-2005 蒸汽疏水閥術語、標志、結構長度
法蘭標準	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、ASME B16.5等
檢驗試驗	GB/T 12251-2005 蒸汽疏水閥試驗方法

CS47H可調雙金屬片式蒸汽疏水閥外型尺寸

公稱壓力 PN	公稱通徑 DN	尺寸				參考重量 KG
公稱壓力 PN	公稱通徑 DN	L	H	h	W	參考重量 KG
16 ~ 40 (Class150)20	15	150	102	20	80	3.7
	20	150	102	20	80	4.3
	25	160	110	23	85	5.3
	32	230	125	32	91	9.0
	40	230	125	32	91	9.0
	50	230	135	38	94	9.5

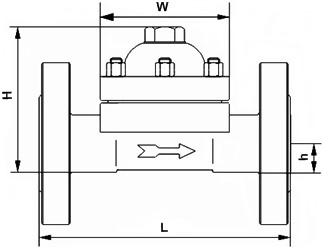

CS47H可調雙金屬片式蒸汽疏水閥結構圖

因雙金屬片式蒸汽疏水閥屬于熱靜力型蒸汽疏水閥，我公司執行GB/T 12251相關規定，出廠前都經過試驗介質為蒸汽，熱凝結水(熱態)的動作試驗和排水溫度試驗。
