噴煤球閥產品概述

噴煤球閥是一種適用于冶金行業噴煤系統以及其他含固體顆粒介質的輸送管路開啟和切斷用的球閥，其采用固定球單閥座結構和出口端無閥座呈流線型通道保證閥體內腔不積料，閥座與球體設計成面接觸的密封形式，去除了它們之間存在的間隙，使密封面堆積沒有場所，同時在啟閉過程中，使閥座與球體起到了相互清潔密封面的功能。該閥閥座通過彈簧和彈簧座構成浮動座，使得閥座與球體的密封更為可靠，閥座密封面背向入口端，避免介質直接沖刷，減少了磨損，從而能確保在工況中正常使用。本產品不會出現積灰和卡阻現象，閥座可根據不同的工況場合采用塑料合金或金屬材料等，具有密封性能好、耐磨損、耐高溫等特點，因此特適合安裝在高爐煤粉噴吹系統管路中。

噴煤球閥部件材料

序號	部件名稱	材料名稱
1	閥體	WCB	CF8	CF3	CF8M	CF3M
2	端蓋	WCB	CF8	CF3	CF8M	CF3M
3	上閥桿	2Cr13	304	304L	316	316L
4	固定軸	2Cr13	304	304L	316	316L
5	球體	A105	304	304L	316	316L
6	閥座	RPTFE、PTFE、TEFLON、CF、PPL、PEEK、A105+HCR、SS+HF
7	填料壓蓋	WCB	CF8	CF3	CF8M	CF3M
8	填料	GRAPHITE	GRAPHITE	GRAPHITE	GRAPHITE	GRAPHITE
9	螺柱	35CrMo	304	304L	316	316L
10	螺母	35CrMo	304	304L	316	316L
11	蝸輪裝置	組合件	組合件	組合件	組合件	組合件

噴煤球閥技術參數

公稱壓力PN(MPa)	0.25	0.6	1.0	1.6	2.5
殼體試驗壓力(MPa)	0.375	0.9	1.5	2.4	3.75
高壓密封試驗壓力(MPa)	0.275	0.66	1.1	1.76	2.75
低壓密封試驗壓力(MPa)	0.275	0.6	0.6	0.6	0.6
設計制造	GB/T12237-2021 石油、石化及相關工業用的鋼制球閥
結構長度	GB/T12221-2005 金屬閥門 結構長度
法蘭尺寸	JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009等
檢驗試驗	GB/T 26480-2011 閥門的檢驗與試驗

噴煤球閥主要尺寸

公稱壓力 PN	公稱通徑 DN	外形及連接尺寸/mm
公稱壓力 PN	公稱通徑 DN	L	D	D1	D2	b-f	Z-?d
2.5 ~ 6	150	400	265	225	202	18-3	8-18
	200	500	320	280	258	20-3	8-18
	250	600	375	335	312	22-3	12-18
	300	700	440	395	365	22-4	12-22
	350	800	490	445	415	22-4	12-22
	400	900	540	495	465	22-4	16-22
	450	1000	595	550	520	22-4	16-22
	500	1000	645	600	570	24-4	20-22
	600	1067	755	705	670	30-5	20-26
	700	1200	860	810	775	30-5	24-26
表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！

噴煤球閥結構圖

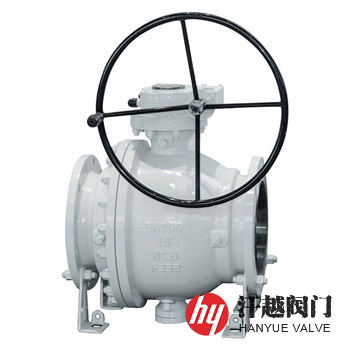

噴煤球閥

如果你需訂購我廠卸灰球閥產品，咨詢時煩請注明規格型號，如無法提供，請說明公稱尺寸、公稱壓力、閥體和閥內件材料、使用溫度、驅動方式、法蘭執行標準及密封面形式等。
