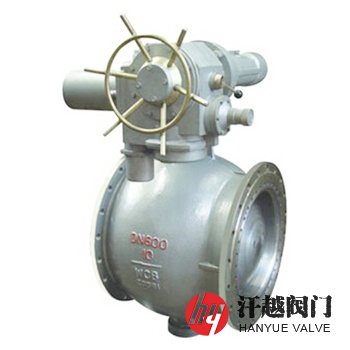

電動偏心半球閥產品概述

PQ940H、PQ940Y電動偏心半球閥是在偏心半球閥的傳動機構上裝配上90°回轉的電動執行器以實現閥門的啟閉動作，其無須另配伺服放大器，輸入4-20mA信號及220VAC/380V電源即可控制閥的運轉，該閥電裝可按用戶工況需求選配普通開關型、防爆型、調節型、防爆調節型、精小型等。本產品操作輕便，可實現遠距離自動化操控，特適用于惡劣的環境下不便于人工操作或需頻繁開關動作的場合。

PQ940H、PQ940Y電動偏心半球閥具有耐磨損、抗沖蝕、啟閉力矩小和關閉能破除結垢障礙，實現密封性能好的特性，其中采用不銹鋼材料制造的本產品還可以耐腐蝕，因而被廣泛應用于水、蒸汽、污水、廢水、紙漿、溶液及礦漿兩相混流介質以及含塵氣體、含顆粒流體、粉末固體等介質輸送，配備電動驅動裝置，更方便于管理自動化，實現遠距離操縱，配置電動訊號裝置，可用于自動化控制。

電動偏心半球閥部件材料

序號	部件名稱	材料名稱
1	閥體	QT450	WCB	CF8	CF3	CF8M	CF3M
2	半球體	QT450	WCB	CF8	CF3	CF8M	CF3M
3	閥桿	2Cr13	2Cr13	304	304L	316	316L
4	閥座	R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SS+HF
5	壓圈	QT450	WCB	CF8	CF3	CF8M	CF3M
6	下端蓋	QT450	WCB	CF8	CF3	CF8M	CF3M
7	填料壓蓋	WCB	WCB	CF8	CF8	CF8	CF8
8	填料	GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE
9	螺柱	35	35	304	304	316	316
10	螺母	45	45	304	304	316	316
11	電動裝置	組合件	組合件	組合件	組合件	組合件	組合件

電動偏心半球閥性能規范

公稱壓力PN(MPa)	1.0	1.6	2.5	4.0	2.0	5.0
殼體試驗壓力(MPa)	1.5	2.4	3.75	6.0	3.0	7.5
高壓液體密封試驗壓力(MPa)	1.1	1.76	2.75	4.4	2.2	5.5
低壓氣體密封試驗壓力(MPa)	0.4~0.7	0.4~0.7	0.4~0.7	0.4~0.7	0.4~0.7	0.4~0.7
設計制造	CJ/T 283、GB/T 26146、GB/T 12237、GB/T 21385、API 608、ASME B16.34
結構長度	CJ/T 283、GB/T 26146、GB/T 12221、ASME B16.10
法蘭標準	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗試驗	GB/T 13927、GB/T 26480、JB/T 9092、API 598
控制方式	開關到位燈(開關兩位控制)、智能調節(4~20mA模擬量信號控制)
電源電壓	單相220 VAC、三相380 VAC、遠程24 VDC (50Hz)

電動偏心半球閥主要尺寸

公稱壓力 PN	公稱尺寸 DN	結構長度/mm		公稱壓力 PN	公稱尺寸 DN	結構長度/mm
公稱壓力 PN	公稱尺寸 DN	L1	L2	公稱壓力 PN	公稱尺寸 DN	L1	L2
16	40	124	124	16	350	366	430
	50	124	178		400	381	530
	65	145	190		450	430	580
	80	165	203		500	502	630
	100	194	229		600	570	800
	125	213	254		700	660	900
	150	229	267		800	762	1000
	200	243	292		900	864	1100
	250	297	330		1000	978	1200
	300	338	356		1200	1075	1300
表中L1和L2分別為短、長系列的結構長度，其中未列出的其他規格參數，請咨詢汗越閥門技術部！

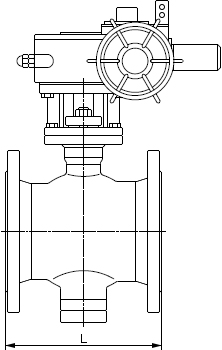

電動偏心半球閥結構圖

如果你需訂購我廠偏心半球閥產品，咨詢時煩請注明規格型號，如無法提供，請說明公稱通徑、公稱壓力、閥體和內件材質、使用介質、工作溫度及端部連接方式等。由于產品不斷更新?lián)Q代，以上參數可能有一些變化，我司不另行通知，如需新數據煩請來電咨詢銷售技術人員。
