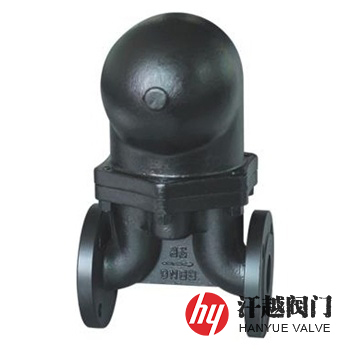

FT43H杠桿浮球式蒸汽疏水閥產品概述
FT43H杠桿浮球式蒸汽疏水閥由閥體內凝結水的液位變化驅動浮球帶動雙閥芯的啟閉動作，從而達到排除設備和管道中的冷凝水、空氣及其它不凝結氣體，并能防止蒸汽泄漏的目的。其內部帶有排氣裝置，它采用膜盒元件作為自動排空氣閥，能自動排除不凝結氣體，非常靈敏，工作質量高，使用時間長。該閥剛啟動時，自動排空氣裝置迅速排除系統中不凝結氣體，當蒸汽和熱凝結水進入后，閥腔內溫度隨著升高，排空氣裝置自動關閉，浮球根據凝結水水位的變化而作升降，帶動杠桿調節閥座孔的開度，連續排放凝結水，當凝結水停止進入時，浮球靠自重下降，驅使杠桿帶動閥芯關閉排水閥座孔。本產品采用雙閥座結構，由于設有兩個排水閥座孔，可增大排水的流通面積，因而增大了閥的排量，而且，當處在關閉狀態時，位于同軸線上的上、下兩個閥瓣所承受介質的壓力正好相反，可以抵消部分軸向壓力，因此可以大大降低開啟力。
FT43H杠桿浮球式蒸汽疏水閥部件材料
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | A216 WCB | A217 WC6 | A351 CF8 | A351 CF8M | A351 CF3M |
2 | 閥 蓋 | A216 WCB | A217 WC6 | A351 CF8 | A351 CF8M | A351 CF3M |
3 | 浮 球 | A240 304 | A240 304 | A240 304 | A240 316 | A240 316L |
4 | 過 濾 網 | A240 304 | A240 304 | A240 304 | A240 316 | A240 316L |
5 | 閥 芯 | A276 440 | A276 440 | A276 304 | A276 316 | A276 316L |
6 | 雙 閥 座 | A276 430 | A276 430 | A276 304 | A276 316 | A276 316L |
7 | 杠 桿 | A240 304 | A240 304 | A240 304 | A240 316 | A240 316L |
8 | 彈 簧 | 17-4PH | 17-4PH | A276 304 | A276 316 | A276 316L |
9 | 膜 盒 | A240 304 | A240 304 | A240 304 | A240 316 | A240 316L |
10 | 膜盒閥座 | A276 430 | A276 430 | A276 304 | A276 316 | A276 316L |
FT43H杠桿浮球式蒸汽疏水閥外型尺寸
公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
工作壓力(MPa) | ≥0.01 | ||||
設計制造 | GB/T 22654-2008 蒸汽疏水閥 技術條件 | ||||
結構長度 | GB/T 12250-2005 蒸汽疏水閥 術語、標志、結構長度 | ||||
法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、ASME B16.5等 | ||||
檢驗驗收 | GB/T 12251-2005 蒸汽疏水閥 試驗方法 | ||||
FT43H杠桿浮球式蒸汽疏水閥性能參數
公稱壓力 PN | 公稱通徑 DN | 尺寸 | 參考重量 KG | |||
A | B | C | D | |||
16 ~ 40 (Class150)20 | 15 | 150 | 105 | 70 | 250 | 9.0 |
20 | 150 | 105 | 70 | 250 | 9.2 | |
25 | 160 | 105 | 70 | 250 | 9.5 | |
32 | 230 | 115 | 75.5 | 335 | 20.0 | |
40 | 230 | 115 | 75.5 | 335 | 20.0 | |
50 | 230 | 115 | 75.5 | 350 | 21.5 | |

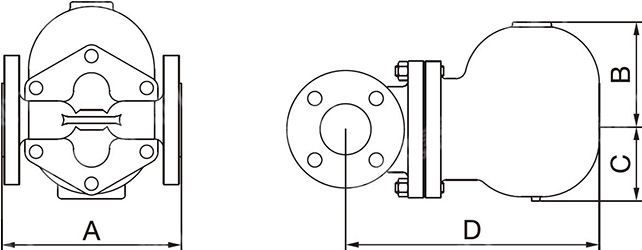

FT43H杠桿浮球式蒸汽疏水閥結構圖
一般選型時安全系數為2-3倍，空分裝置、烘缸等為5-8倍，用汽設備的凝結水量和壓差是選型的重要指標，同一型號蒸汽疏水閥隨壓差增大而排量增大，詳情請查閱排量曲線。本產品安裝在低溫環境下可能會受冰凍影響。
