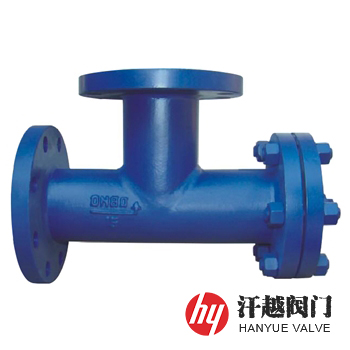

SRTI4正折流式T型過濾器產品簡介

SRTI4正折流式T型過濾器是一種濾網安裝在圓臺型濾框的內表面，工作時，介質是由三通殼體的主管端進入，然后從支管口流出，其中的固體雜質被截留在濾筒內，從而把堵塞物從物料中分離出來的裝置。本產品采用圓臺型濾筒來實現增大過濾面積的目的，同時減小了濾芯的抽出距離，因此，特適合安裝在空間受限的場所，其設計與制造符合SH/T 3411-1999標準的要求。

SRTI4正折流式T型過濾器適用于石油化工生產過程中的液體介質，用以過濾其所含的固體顆粒，從而滿足工藝過程的需要或保護螺桿泵、齒輪泵等各種輸送泵免受管內鐵銹、焊渣和其他雜物所帶來的堵塞和損壞。本產品宜安裝在介質流向有90°變化處，具有抗污性能強，濾筒裝拆和清洗方便，過濾面積較大，流體阻力小，壓力損失小，結構簡單，體積小和重量輕等特點。

SRTI4正折流式T型過濾器部件材料

序號	部件名稱	材料名稱
1	殼體	20	1Cr5Mo	15CrMo	304	316	316L
2	法蘭	A105	1Cr5Mo	15CrMo	304	316	316L
3	法蘭蓋	Q235B	1Cr5Mo	15CrMo	304	316	316L
4	濾網	304	304	304	304	316	316L
5	墊片	聚四氟乙烯、金屬環形墊、金屬纏繞墊(帶內外環)
6	濾網擋圈	Q235B	1Cr5Mo	15CrMo	304	316	316L
7	螺栓	35CrMoA	35CrMoA	35CrMoA	304	316	316
8	螺母	30CrMo	30CrMo	30CrMo	304	316	316
9	排放堵頭	304	304	304	304	316	316L

SRTI4正折流式T型過濾器性能規范

公稱壓力PN(MPa)	1.0	1.6	2.5	4.0	2.0	5.0
殼體試驗壓力(MPa)	1.5	2.4	3.75	6.0	3.0	7.5
密封性試驗壓力(MPa)	1.1	1.76	2.75	4.4	2.2	5.5
設計制造	SH/T 3411-1999 石油化工泵用過濾器選用、檢驗及驗收
法蘭標準	JB/T 81~82、GB/T 9115~9119、HG/T 20592~20615、SH/T 3406、ASME B16.5等
檢驗驗收	SH/T 3411-1999 石油化工泵用過濾器選用、檢驗及驗收
過濾精度	0.02mm ~ 16.0mm

SRTI4正折流式T型過濾器主要尺寸

公稱壓力 PN(MPa)	公稱直徑 DN(mm)	尺寸			排放口 B(in)	有效過濾面積(m²)	倍數
公稱壓力 PN(MPa)	公稱直徑 DN(mm)	L	L1	L2	排放口 B(in)	有效過濾面積(m²)	倍數
2.0(Class150)	50	457	277	128	R?	0.0066	3.3
	65	530	316	146	R?	0.0101	3.0
	80	568	337.5	156	R?	0.0138	2.7
	100	648	388	181	R?	0.0187	2.4
	150	842	491.5	232	R?	0.0388	2.2
	200	1031	591	280	R?	0.0630	2.2
	250	1169	668.5	318	R?	0.0960	2.0
	300	1370	768	368	R?	0.1340	2.0
	350	1585	847	406	R?	0.1240	1.3
	400	1690	901	432	R?	0.1620	1.3

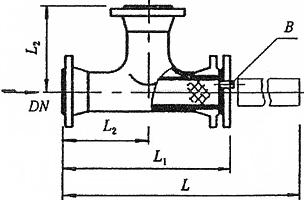

SRTI4正折流式T型過濾器結構圖

正折流式T型過濾器

如果你需訂購我廠T型過濾器產品，咨詢時煩請說明公稱通徑、公稱壓力、濾芯材質及過濾精度、工作介質、法蘭執行標準等，連接端法蘭密封面由客戶自定，如無說明，一般以突面(RF)形式為準，我公司可按客戶需求承接定制。
